CPS Luna 72

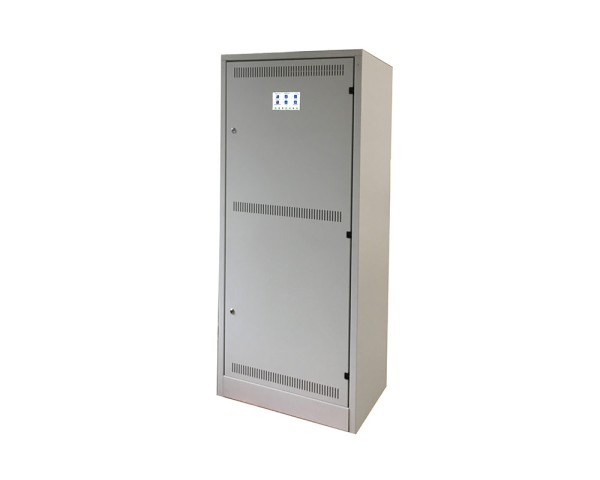

Sicherheitslichtgerät LUNA 72
Zentralbatteriesystem (CPS) zur Versorgung von Sicherheits- und Rettungszeichenleuchten 230V AC/DC mit integrierter Überwachungselektronik in Dauer- und Bereitschaftsschaltung gem. VDE0108-100, DIN EN 50171 und DIN EN 50272.
Intuitive Bedienung über 7“ Touchscreen Display. Kombischrank mit Batteriefach für bis zu 110Ah Batterien. Max. 72 interne Abgangskreise. Bis zu 18.000W Umschaltleistung.
Anlagenmerkmale:
- 7-Zoll-Touchscreen-Farbdisplay
- Intuitive Bedienung und Menüführung über Touch-Display
- Unterverteiler in PVC und Stahlblechgehäusen – optional in E30
- 20 Leuchten je Abgangskreis programmierbar für Mischbetrieb, Einzelleuchten- oder Stromkreis- Überwachung
- 8 Schalteingänge frei programmierbar (potentialfrei)
- 8 frei programmierte Relaisausgänge
- Tableau Anschluss 24VDC
- Busanschluss für Unterverteiler oder externe Baugruppen
- USB-Schnittstelle für Tastatur, Maus, Drucker oder USB-Speicher
- TCP/IP Schnittstelle zur Vernetzung oder Visualisierung
- Einfache Inbetriebnahme der Anlage über Menüführung
- Schalten von einzelnen Leuchten oder Gruppen von Leuchten über Schalteingänge
- Zuordnung aller Betriebsarten erfolgt ohne Eingriff in die Leuchteninstallation durch das Steuerteil
- Automatische Prüfeinrichtung und integriertes Prüfbuch
- Vernetzung mehrerer Anlagen mit zentraler Überwachung
- Ladeteil (optional erweiterbar) mit temperaturgeführter IU-Kennlinie mit separatem Ladecontroller und Ansteuerung von redundanten Lademodulen
- SKU-Module geeignet für Endstromkreise mit gemischten DS und BS Leuchten (Mischbetrieb)
- Kombigehäuse mit Batteriefach
- Türanschlag rechts (optional links)
- Kabeleinführung von oben
Technische Daten
| Kreise: |
max. 72 im Gehäuse, max. 256 mit UV |
| Ladeteil: |
2,5A (optional erweiterbar) |
| max. Anschluss DC: |
3.900W, optional 6.900W oder 13.500W |
| max. Anschluss AC: |
5.200VA, optional 9.200VA oder 18.000VA |
| Abmessungen: | 1100mm x 600mm x 422mm inkl. 2 Batteriefächer (max. 110 Ah) |
| Gehäuse / Farbe: | RAL7035 |
| Schutzart: | IP20 |
