CPS Luna AC

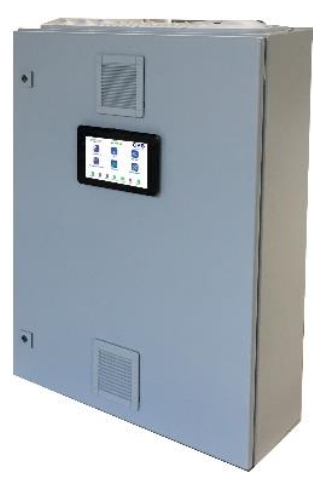

Sicherheitslichtgerät LUNA AC

Zentralbatteriesystem (CPS) zur Versorgung von Sicherheits- und Rettungszeichenleuchten 230V AC/DC mit integrierter Überwachungselektronik in Dauer- und Bereitschaftsschaltung gem. VDE0108 100, DIN EN 50171 und DIN EN 50272.

Wenn die Nutzung des Gebäudes eine Umschaltzeit von < 15 Sekunden zulässt (z.B.: Arbeitsstätte) muss die Ersatzstromquelle für die Versorgung der Verbraucher bei Netzausfall nicht unbedingt eine Batterie sein, sondern kann auch über ein Netzersatz-Aggregat erfolgen. Durch die Überwachung der Allgemeinbeleuchtung wird sichergestellt, dass bei einem Netzausfall für den betreffenden Bereich die Sicherheitsbeleuchtung eingeschaltet wird.

Bei einem totalen Netzausfall werden diese Verbraucher über das nun anstehende Ersatznetz versorgt.

Datenblatt

Anlagenmerkmale:

7-Zoll-Touchscreen-Farbdisplay
Intuitive Bedienung und Menüführung über Touch-Display
Max 256 Kreise mit je max. 3A (Sicherung 5AT)
20 Leuchten je Abgangskreis programmierbar für Mischbetrieb
Einzelleuchtenüberwachung oder Stromkreisüberwachung
8 Schalteingänge frei programmierbar (potentialfrei)
Überwachung der Eingänge mittels Stromschleife ist programmierbar
8 frei programmierte Relaisausgänge
Tableau Anschluss 24VDC
Busanschluss für Unterverteiler oder externe Baugruppen
USB-Schnittstelle für Tastatur, Maus, Drucker oder USB-Speicher
TCP/IP Schnittstelle zur Vernetzung oder Visualisierung
Einfache Inbetriebnahme der Anlage über Menüführung
Schalten von einzelnen Leuchten oder Gruppen von
Leuchten über Schalteingänge
Zuordnung aller Betriebsarten erfolgt ohne Eingriff in die
Leuchteninstallation durch das Steuerteil
Automatische Prüfeinrichtung und integriertes Prüfbuch
Vernetzung mehrere Anlagen mit zentraler Überwachung
Bezeichnung aller Leuchten, Eingänge und
Netzwächter im Klartext über einfache Software

Technische Daten

Kreise:	max 256 Kreise mit je max. 3A (Sicherung 5AT)
Abmessungen:	K1 (HxBxT): 500mm x 500mm x 210mm K2 (HxBxT): 760mm x 600mm x 210mm
Gehäuse / Farbe:	RAL7035
Schutzart:	IP54
